第一部分 客戶要求
1. 產品名稱 咖啡
2. 產品質量/容積（g/ml） 60毫升
3. 產品的比熱容 4.2×103焦耳/攝氏度
4. 容器罐型 直徑38，高度100
5. 容器材質 玻璃瓶
6. 最大產能 14000瓶/小時
7. 產品的頂間隙 6%
8. 內容物酸堿度（PH） PH＞4.2
9. 內容物水分活度（AW） AW＞0.85
10. 產品初溫（進殺菌鍋前的溫度） 60°--70°
11. 產品的殺菌溫度 121±0.5°
12. 產品的出鍋溫度 38°--42°
13. 產品的升溫時間 10分鐘
14. 產品的保溫時間 20分鐘
15. 產品的降溫時間 20分鐘
16. 產品的F值 F0=4
17. 是否需要階段控制 需要 (升降溫可以分成十個階段控制)
第二部分： 推薦方案及產量預算
1. 用戶公司要求殺菌鍋型號 PL12-4.B.4 最新式淋水式，1臺，
2. 鍋直徑，筒長，容積，可放殺菌籠數量 1200㎜×3600㎜，V=4.46m3，4車/鍋
3. 殺菌筐的外徑尺寸 900×800×800 7層/車
4. 每層可以擺放 約507瓶/層
5. 每車可以裝填產品 507瓶/層×7層/車=3549瓶/車
6. 每鍋可以裝填產品 3549瓶/車×4車/鍋=14196瓶/鍋＞14000瓶

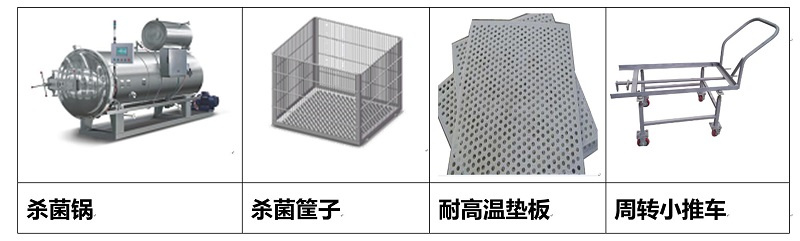

第三部分： 殺菌鍋價格部分
1. 全自動淋水式殺菌鍋 PL12-4.B.C 1臺
2. 殺菌盤(不銹鋼) 900×800×800 8個
3. 墊板與殺菌筐配套 60個
4. 小推車（不銹鋼）與殺菌鍋配套 4輛
第四部分：技術文件

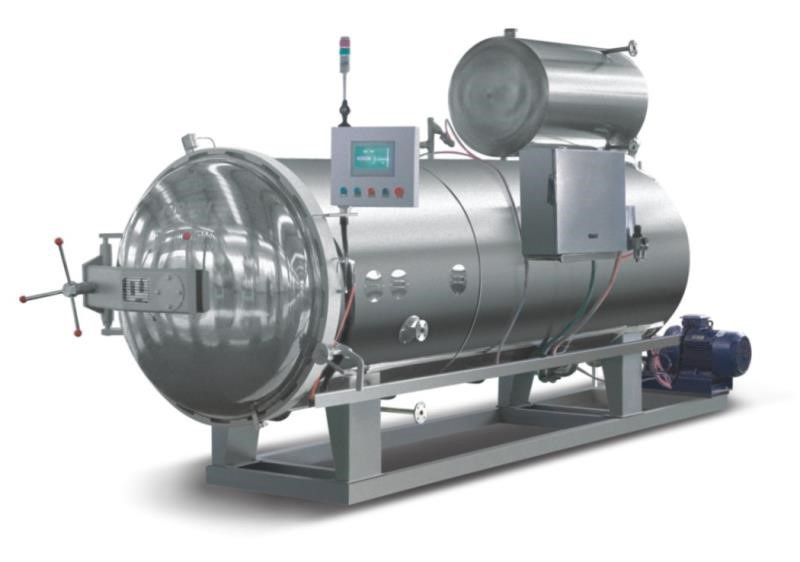

一． 設備簡圖
二、產品技術參數 全自動噴淋式殺菌釜（PL12-4.B.C）
1. 內徑/筒長/容積 1200mm /3600mm /約4.46m3
2. 最高工作壓力 0.3Mpa
3. 最高工作溫度 145℃
4. 裝機總功率 約16KW
5. 電源電壓 380V
6. 鍋體材質 Sus30408 壓力容器專用板
7. 鍋體壁厚 5mm
8. 占地面積 約5200mm×1700mm×2000mm
9. 重量（空鍋） 約1.8T

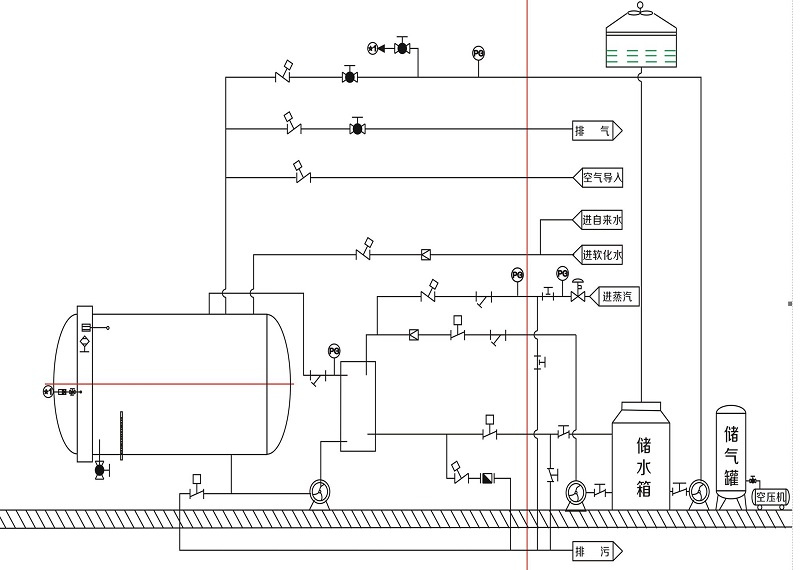

三、 工藝流程圖
四 、使用條件（附屬設備用戶自備）
1. 總電力 容量≥16KW/電壓380V/頻率50HZ
2. 水質 軟化水硬度≦0.003mmoll/L
3. 空氣壓縮機 吐氣量0.7m3/分鐘，最高壓力1.0Mpa
4. 壓縮空氣儲罐 容積2.0m3，最高壓力1.0Mpa
5. 冷卻水儲罐 10m3
6. 冷卻塔（選配） 40T/H（標準溫降4℃）
7. 冷卻塔循環泵（選配） 流量40m3/h，揚程根據用戶現場實際高度待定
8. 軟化水設備 2000L/H
9. 鍋爐 大于1.0噸/7公斤壓力
五、能源消耗（按照殺菌溫度121度，保持時間20分鐘，降溫20分鐘的情況）
1. 電力 約9kw·h/次
2. 蒸汽 約200公斤
3. 殺菌用水 約500L（可以循環利用）
4. 降溫用水 約10000L（可以循環利用）
每小時14000瓶60毫升咖啡瓶殺菌鍋支持下載
下載鏈接：https://pan.baidu.com/s/1Px3rSCywqBzdxawaHu1HXw
提取碼：聯系德正機械 電/微：18866797177
