水淋式殺菌鍋概述：

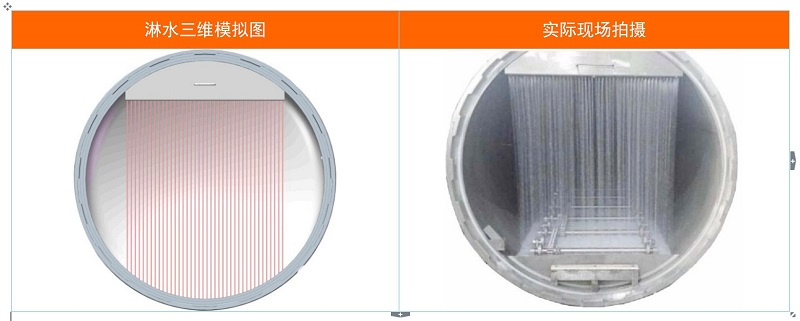

水淋式殺菌鍋也叫淋水式殺菌鍋，是噴淋殺菌鍋的一種。少量的水大約殺菌鍋容積的十分之一在殺菌鍋內快速循環殺菌。循環泵從殺菌鍋底部把殺菌水抽起，通過熱交換器加熱后再從殺菌鍋的頂部淋下來。比較適合規則的馬口鐵罐頭，玻璃瓶等產品。

常見的淋水式殺菌鍋型號：

０１.直徑1200，桶長3600，容積4.46立方，4車位。
０２.直徑1500，桶長5000，容積9.58立方，5車位。
０３.直徑1600，桶長6300，容積13.57立方，６車位。

最常用水淋式殺菌鍋1500型的殺菌鍋技術參數：

1. 內徑/筒長/總容積 1500mm/5000mm/9.58m3
2. 最高工作壓力 0.3 Mpa
3. 最高工作溫度 147℃
4. 裝機總功率 約24KW
5. 電源電壓 380V
6. 鍋體材質 SUS30408
7. 鍋體壁厚 6mm
8. 外形尺寸 約7400mm×2500mm×2700mm
9. 重量（空鍋） 約2000kg
10. 殺菌籠尺寸 1000×1000×1000mm

淋水式殺菌鍋1500型使用條件

1. 總電力 容量≥48KW/電壓380V/頻率50HZ
2. 水質 軟化水硬度≦0.003mmoll/L
3. 空氣壓縮機 吐氣量3.0m3/分鐘，最高壓力1.0Mpa
4. 壓縮空氣儲罐 容積5.0m3，最高壓力1.0Mpa
5. 冷卻水儲罐 40m3
6. 冷卻塔 250T/H（標準溫降4℃）
7. 冷卻塔循環泵 流量250m3/h，揚程根據用戶現場實際高度待定
8. 軟化水設備 2000L/H
9. 鍋爐型號/鍋爐最高壓力 大于3.0T/0.7Mpa

淋水式殺菌鍋1500型能源消耗

（按照殺菌溫度121度，保持時間20分鐘，降溫10分鐘的情況）
電力 約10kw·h/次
蒸汽 約420kg/次
殺菌用軟水 1000L（可以循環利用）
降溫用軟水 20000L（可以循環利用）

淋水式殺菌鍋產品配置

水淋式殺菌鍋主體部分
1.淋水式殺菌鍋 鍋體 304不銹鋼 工藝處理
2. 淋水式殺菌鍋鞍座 304不銹鋼 支撐
3. 淋水式殺菌鍋淋水裝置 304不銹鋼 形成噴霧的裝置
4. 淋水式殺菌鍋熱交換器 304不銹鋼 系統降溫
5. 淋水式殺菌鍋管道 304不銹鋼 循環水，進排水、氣

水淋式殺菌鍋水循環動力、閥門控制及其他部分
1. 淋水式殺菌鍋循環水泵 凱泉 上海 循環鍋內熱水，形成噴霧狀態
2. 淋水式殺菌鍋氣動角座閥 寶德 德國 控制蒸汽
3. 淋水式殺菌鍋氣動角座閥 創立 青島 進壓縮空氣
4. 淋水式殺菌鍋氣動角座閥 創立 青島 排氣
5. 淋水式殺菌鍋氣動角座閥 創立 青島 進空氣
6. 淋水式殺菌鍋氣動蝶閥 SOMO/OKM 德國/日本 進涼水
7. 淋水式殺菌鍋氣動角座閥 創立 青島 排污水
8. 淋水式殺菌鍋氣動角座閥 創立 青島 下水
9. 淋水式殺菌鍋一片式球閥 博寶 溫州 水位計上控制水
10. 兩片式球閥 博寶 溫州 安全聯鎖住 諸城殺菌鍋廠
11. 諸城殺菌鍋廠對夾式止回閥 精銳 青島 防止水、汽回流
12. 諸城殺菌鍋廠浮球疏水閥 隆成 江蘇 排去冷凝水
13. 諸城殺菌鍋廠過濾器 珠寶 浙江 過濾水、蒸汽
14. 諸城殺菌鍋廠卡套式三通球閥 天涯 鎮江 鍋門充氣
15. 諸城殺菌鍋廠卡套式針型閥 天涯 鎮江 取壓
16. 壓力表針型閥 天涯 鎮江 壓力表開關諸城殺菌鍋廠
17. 壓力表 菲索 德國 測壓諸城殺菌鍋廠
18. 直角（直柄）溫度計 津武/希雅 天津/常州 測溫度諸城殺菌鍋廠
19. PV接頭 億日 連接氣管諸城殺菌鍋廠
20. 諸城殺菌鍋廠氣缸 亞德客 臺灣 安全聯鎖
21. 諸城殺菌鍋廠軸承 哈瓦洛 轉動靈活
22. 諸城殺菌鍋廠網罩 強文 過濾空氣

水淋式殺菌鍋控制部分

1. PLC主機 西門子 德國 殺菌鍋的主控制器水淋式殺菌鍋
2. 水淋式殺菌鍋觸摸屏 西門子 德國 輸入指令、顯示工作狀態
3. 水淋式殺菌鍋PLC控制模塊 西門子 德國 將信號輸送給PLC主機
4.水淋式殺菌鍋 壓力傳感器 丹弗斯 丹麥 給電腦輸送壓力信號
5.水淋式殺菌鍋 溫度傳感器 山武/CA 日本 給電腦輸送溫度信號
6. 水淋式殺菌鍋磁帆板液位計 中南 江蘇 測量鍋內水位
7. 水淋式殺菌鍋開關電源 歐姆龍 日本 提供穩壓電源
8. 小型繼電器 松下 日本 控制電路控制過程完成
9. 水淋式殺菌鍋交流接觸器 施耐德 法國 控制水泵電機
10. 水淋式殺菌鍋斷路器 施耐德 法國 保護水泵電機防止過載、短路、缺相。
11水淋式殺菌鍋. 斷路器 施耐德 法國 控制電源，保護分支電路
12. 水淋式殺菌鍋按鈕開關 天逸 上海 指令輸入
13. 接近開關 奧托尼克斯 韓國 感應鍋門關閉
14. 急停按鈕 天逸 上海 緊急停止
15. 鑰匙開關 施耐德 法國 電源開關
16. 自鎖帶燈按鈕 天逸 上海
17. 轉換開關 強文
18. 電磁閥 SMC 日本 控制氣動閥門
19. 空氣過濾器 亞德克 臺灣 為氣動閥門提供清潔的氣源
20. 空氣限壓閥 亞德克 臺灣 為氣動閥門提供穩定的氣源

水淋式殺菌鍋安全及保護設施部分

1. 快開門安全連鎖裝置 實現門的安全開啟 通過國家鑒定頒證
2. 彈簧漸開式安全閥 六角 青島 機械超壓保護 黃銅閥體，精確開啟
3. 配線器材 日成 上海 保護外部電源線路破損、受潮
4. 報警器 天逸 上海 工作狀態及故障的聲光報警
